饭卡改造——DIY自己喜欢的饭卡图案
本文最后更新于 449 天前,其中的信息可能已经有所发展或是发生改变。

在B站看到了相关视频后也想自己对饭卡加以改造(毕竟谁不想要一张一刷起来就会亮的饭卡呢),但是苦于没有pcb的设计知识与经验,只得在网上一边自学一边设计,最后终于做出来一个还算像样的成品,就用这篇博客来记录一下这个过程吧~~

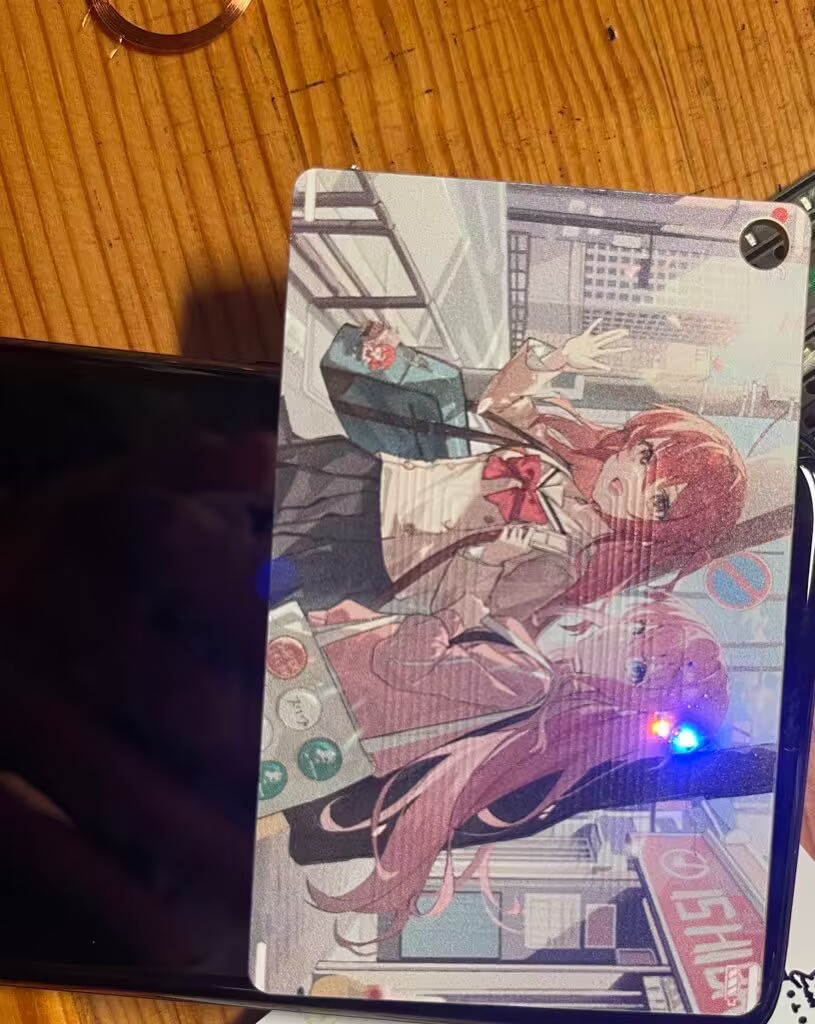

饭卡成品

准备

1.相关的pcb设计软件,我使用的是嘉立创的EDA专业版
2.丙酮溶液,用来提取出来原来饭卡中的芯片
3.搭配你想要颜色的贴片led灯珠,我这里使用的是0603的led灯珠
4.风枪和焊锡膏(当然你也可以用烙铁,但是这么小的东西对操作有不小要求)
5.35元左右的成本
6.嘉立创账号(用来下单pcb用)

开始

pcb准备(详情请搜索相关B站教程,细节操作在此不多加说明)

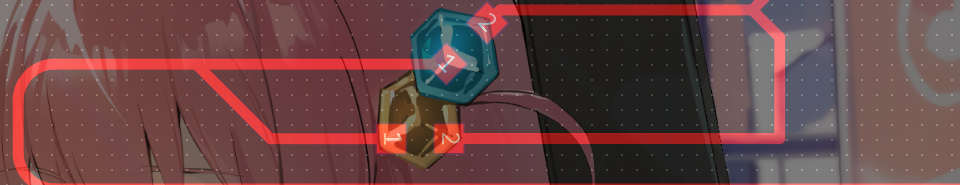

首先对饭卡进行设计,绘制约8.8 * 5.5的饭卡外壳,导入图片后在需要布设led的地方使用封装元件库里面的元件铺设焊盘,然后再自定义元件删去元件上不需要的丝印只留下焊盘即可

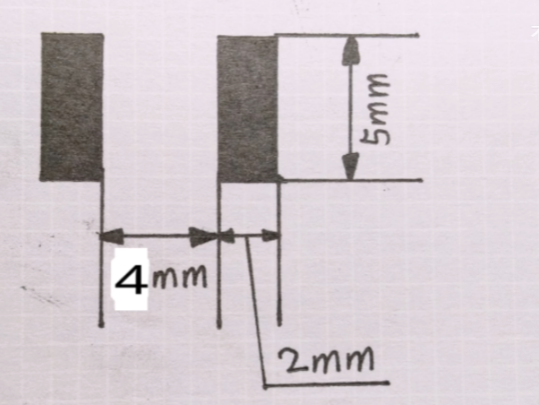

然后绘制IC卡芯片的焊盘,按照下图这个数据在卡背面合适的地方绘制焊盘即可

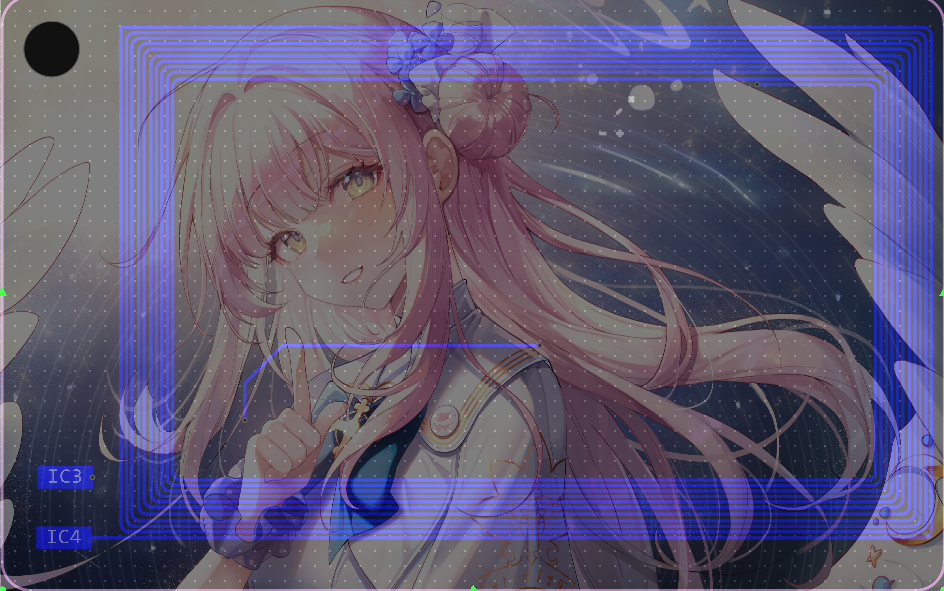

最后绘制线圈,线圈数量越多越好(线圈拐弯处记得修改为圆角!

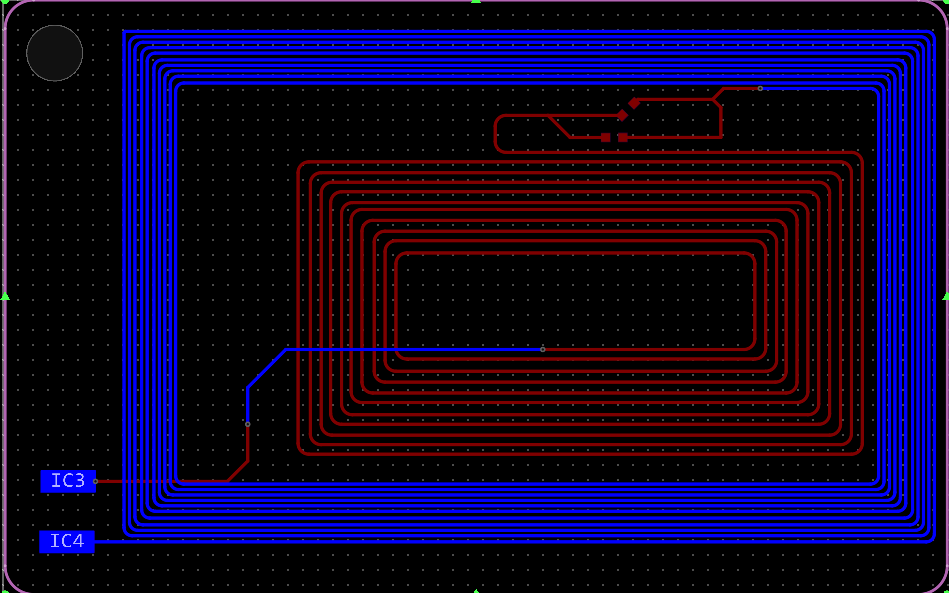

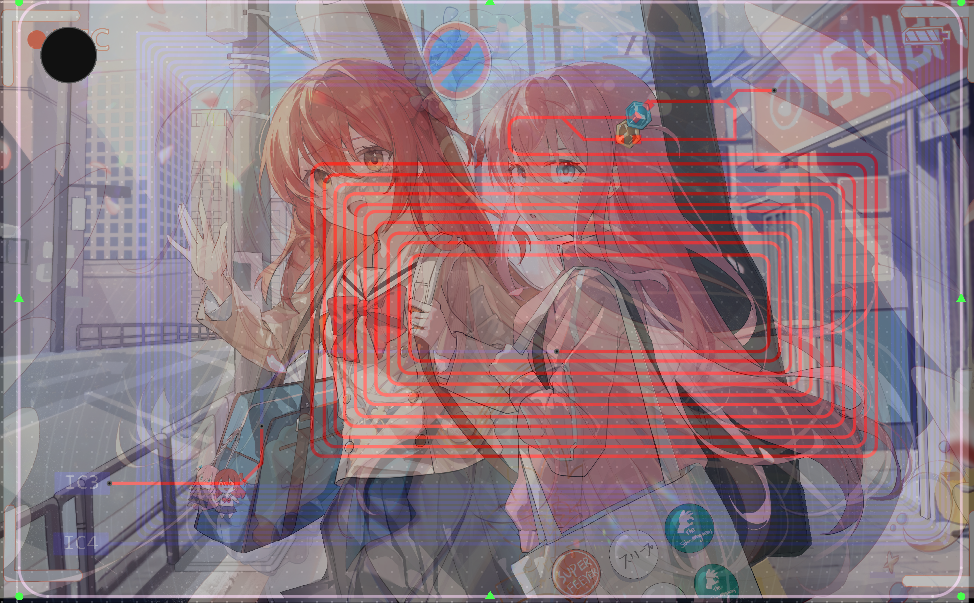

最后反正我是做到了这个效果,为了保证供电我使用了正反两面的双线圈设计

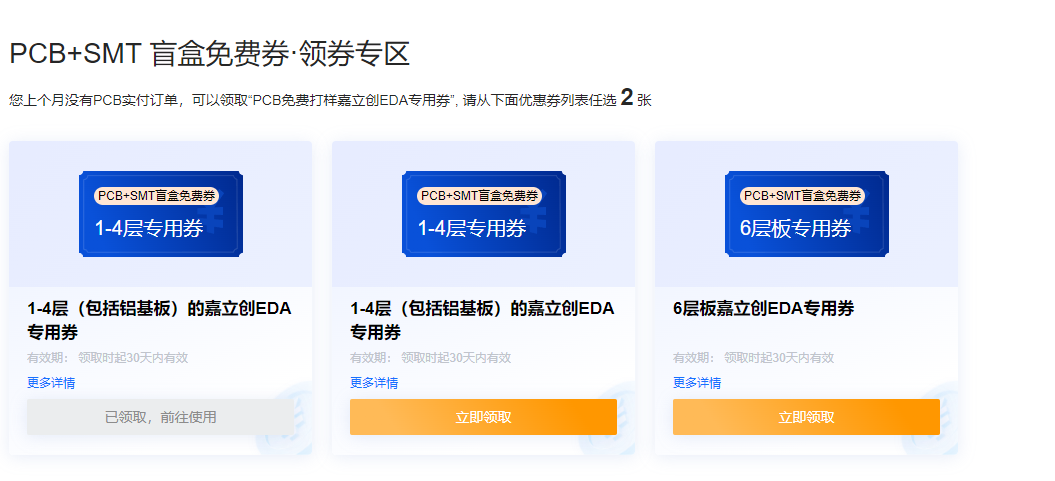

设计完后去嘉立创下单助手领券下单,如果不是彩印本单免费,如果是彩印30元。选择这个1-4层专用券

在嘉立创EDA程序选择 下单-pcb下单 即可

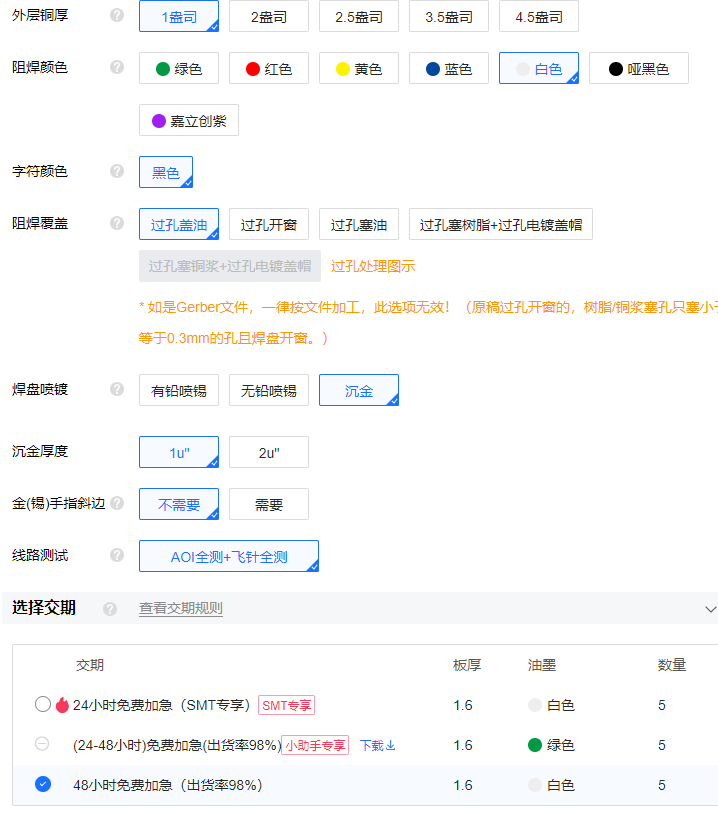

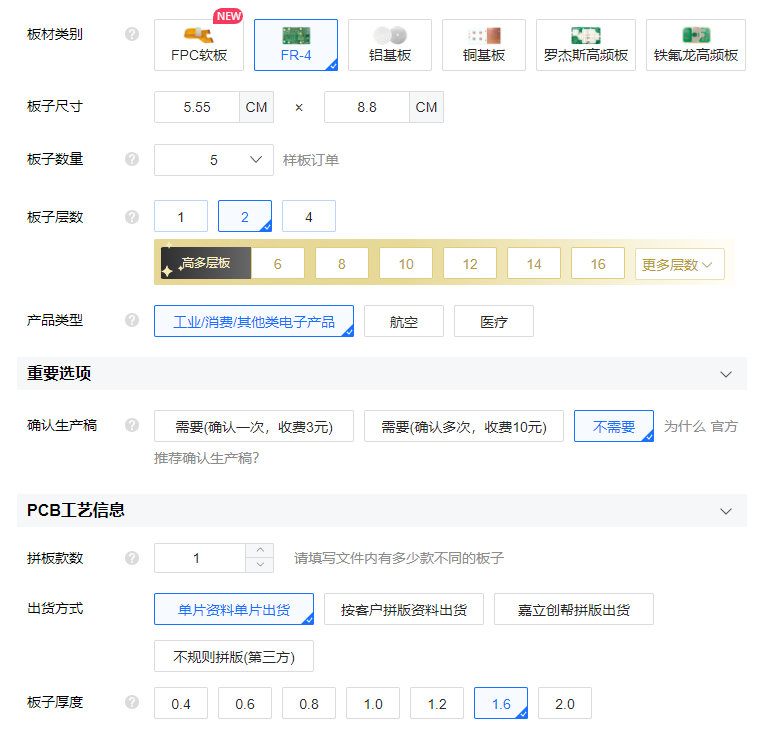

下单页面如果不了解就按照我这个填



然后在右边栏选择刚才领到的优惠券30元下单即可

饭卡准备

首先用手电筒照出来饭卡芯片所在,然后将有芯片的部分剪下来(可以剪稍微大一点)

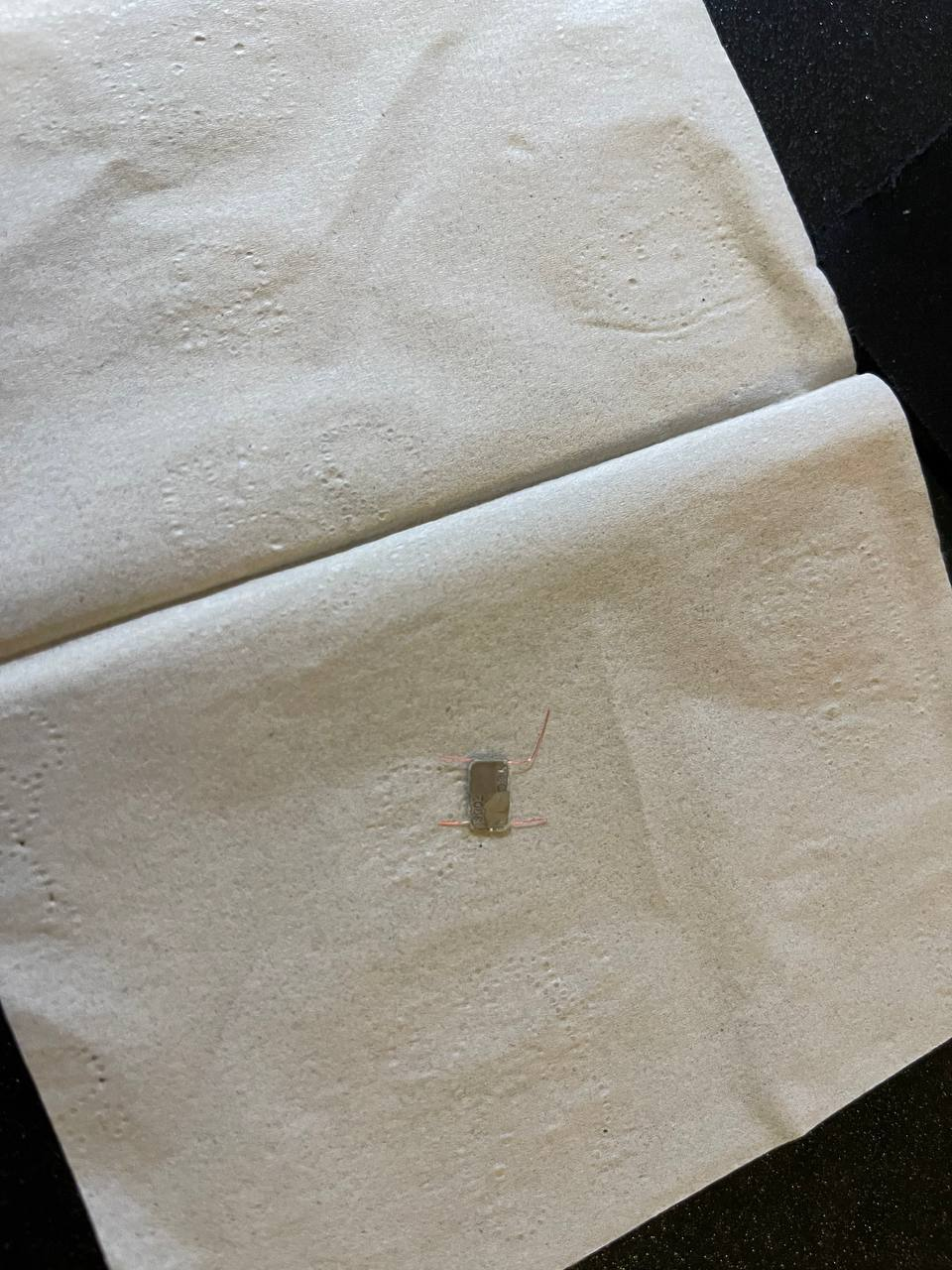

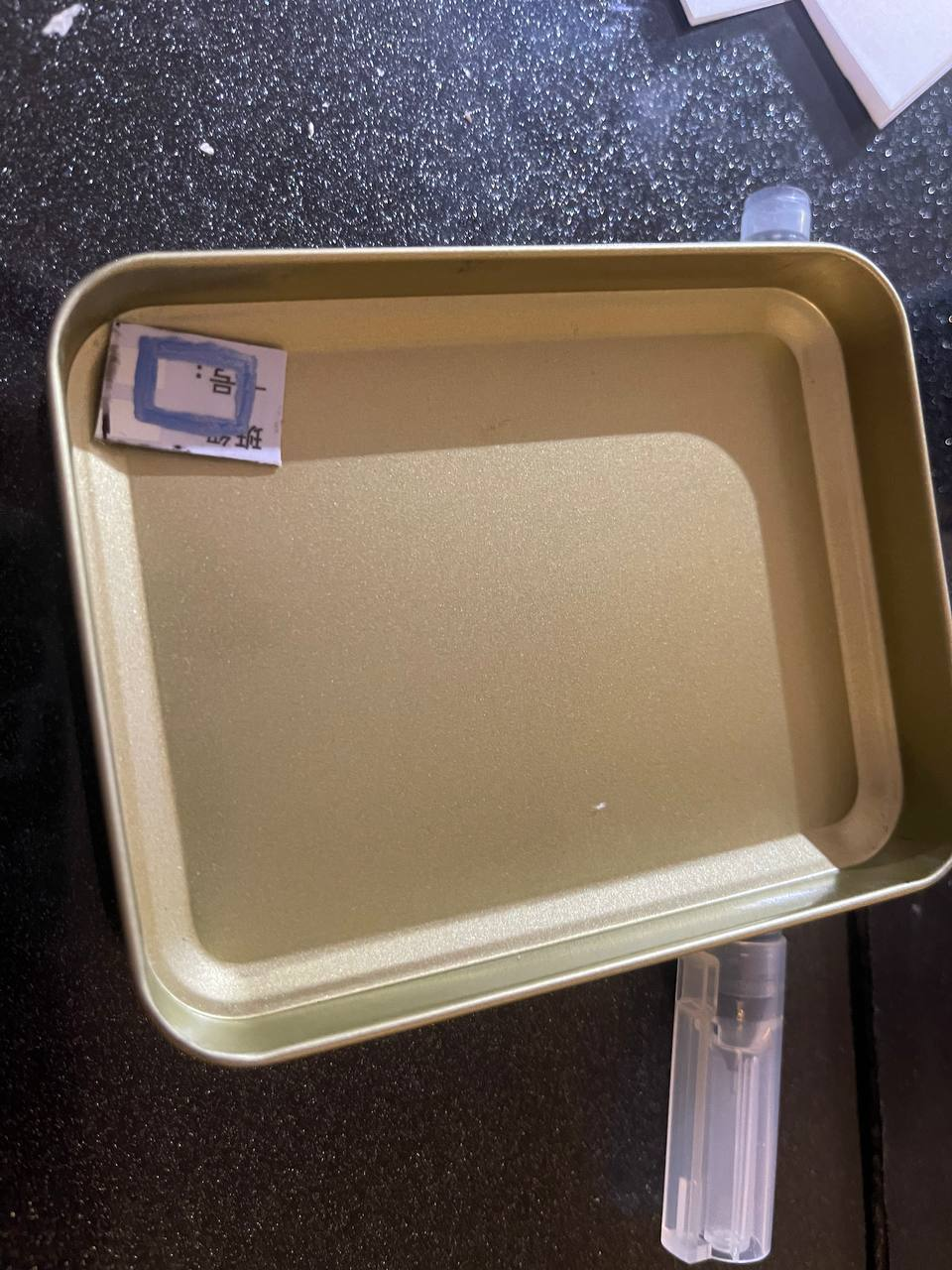

准备丙酮溶液,将剪下来的芯片泡在中间静置大约一小时 丙酮溶液具有强挥发性和刺激性气味,请确保通风

一般一瓶就够了


焊接

风枪360℃,抹上锡膏焊就完事了,小心不要烫到手!!!

开源链接

https://oshwhub.com/yiniruohong/gu-du-yao-gun-fan-ka-pcb
版权原因,没有提供图片,线路仅供参考

博客内容均系原创,未经允许严禁转载!
